本文內容是儀表專業的基礎知識，其實大家都是知道的，也有教科書和文獻可查。可能由于時間長了，大家一來手頭資料找不到了，二來都記不清楚了。遇到時可能會有點疑問。我不過是做個提示而已。



基礎理論知識是很有用的，很多實際應用中的問題都可以回到基礎知識中得到啟發和答案。



其實教科書和專業雜志中的文章絕大部分是準確的，而技術交流中的一些內容是不準確、不嚴謹?shù)模行┥踔潦清e(cuò)誤和誤導，這是需要我們注意分辨和識別的，工具就是基礎理論、基本知識和基本概念。這是我多年來工作的體會。



簡單說一說。



儀表模擬信號的傳送應當采用4-20mA信號，根據信號方向分為信號源和信號接收儀表，包括DCS、PLC、常規儀表等。為方便起見，采用信號制敘述，連接前提是不改動儀表本身的電路。



二線制、三線制、四線制儀表信號的典型連接圖在文章《如何區分兩線制4-20mA和四線制4-20mA》有過詳細介紹，在此不再累述。

關于儀表信號的連接

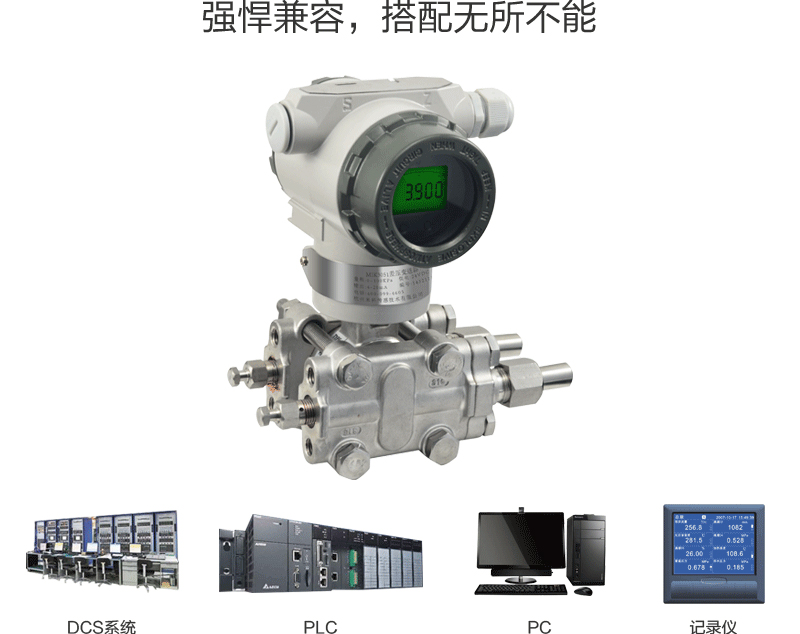

1、二線制信號接收儀表可以接收二線制信號源(例如差壓變送器)的信號并供電。二線制信號源儀表的信號端子是不接地的，儀表上的接地端子僅僅是連接儀表外殼的。



2、某些型號DCS系統的AI卡等信號接收儀表的端子板上有公共端的端子，即是24VDC供電的負端又是信號的公共端，可以利用這個公共端子配合外配接線端子，使儀表成為三線制信號接收儀表。因此可以接收三線制及四線制信號源的信號，有些儀表還可以為三線制信號源儀表供電。



3、三線制信號接收儀表可以接收二線制、三線制和四線制信號源的信號，并為二線制、三線制信號源儀表供電。



4、四線制信號接收儀表可以接收三線制和四線制信號源的信號，不能接收二線制信號源儀表的信號。



5、四線制儀表均為單獨供電回路，電源既可以來自信號源儀表方向，也可以來自信號接收儀表方向。例如：分析儀通常就地供電，四線制流量計通常由控制室供電，也有就地供電的。



6、DCS的AO是四線制信號源，所以電氣閥門定位器等實質上是信號源端供電的四線制信號接收儀表，只能接收信號不能供電。信號端子是不接地的。接地端子僅僅是連接儀表外殼的。



7、三線制、四線制儀表信號源和信號接收儀表都有可能是浮空或接地形式，設計時應了解清楚。如果信號源儀表和信號接收儀表的信號負端都是接地的，為了避免地電位對信號的影響，應采用信號隔離器。



8、信號隔離器可以裝在信號源儀表側，也可以裝在信號接收儀表側。



9、隔離器有供電式，也有非供電式的無源信號隔離器。設計時要根據儀表產品樣本接線。



10、除了二線制、三線制及四線制等常規模擬信號以外，還有其它種類的信號，如：開關信號、熱電阻、熱電偶，頻率信號，通信信號等。應當根據儀表產品樣本接線。



11、還有些特殊應用場合雖然采用4-20mA信號，但采用24VDC供電的“+”端接地方式，所以這種場合直流電源的“-”端不是公共接地端，設計時必須注意。



總之，要充分了解信號源儀表和信號接收儀表的信號形式，信號端口規格和接線方式，有時甚至需要了解儀表的信號的輸入或輸出電路，實現正確接線。
