智能型超聲波流量計
- 字號 + -

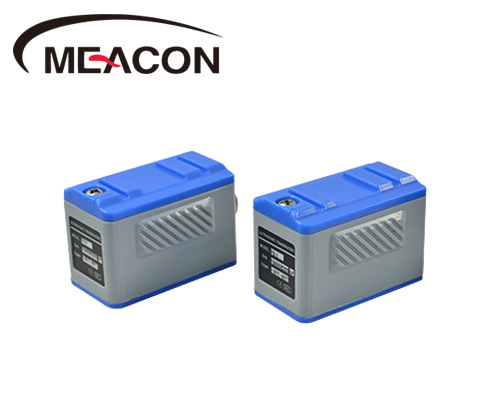

智能型超聲波流量計（能量計）廣泛應用于制冷、供熱、換熱器、冷凍機、鍋爐等行業系統流量（能量）消耗的計量。智能型超聲波流量計（能量表）的流量測量簡單方便，只要選擇一個合適的安裝點，在主機上輸入安裝點處的管道參數，然后根據智能型超聲波流量計主機提供的傳感器安裝距離，把智能型超聲波流量計傳感器安裝在管道表面，并用智能型超聲波流量計專用電纜連接至主機，即可完成流量測量。因?yàn)槠錈o(wú)需破管，簡單智能的測量方式，受到了大家的追捧。今天小編和大家介紹下智能型超聲波流量計安裝指南。
智能型超聲波流量計安裝指南具體如下：
（一）智能型超聲波流量計安裝指南在安裝之前應了解現場情況，包括：
1、安裝傳感器處距智能型超聲波流量計主機距離為多少；
2、管道材質、管壁厚度及管徑；
3、管道年限；
4、流體類型、是否含有雜質、氣泡以及是否滿管；
5、流體溫度：插入式智能型超聲波流量計傳感器需要確認管道壓力；
6、智能型超聲波流量計安裝現場是否有干擾源（如變頻、高壓電纜場等）；
7、智能型超聲波流量計主機安放處四季溫度；
8、智能型超聲波流量計使用的電源電壓是否穩定；
9、客戶是否需要智能型超聲波流量計提供遠傳信號及種類；
根據以上提供的現場情況，廠家可針對現場情況進行智能型超聲波流量計的配制，必要情況下也可特制機型。
（二）選擇智能型超聲波流量計安裝位置
選擇安裝管段對智能型超聲波流量計測試精度影響很大，所以管段應避開干擾和渦流這兩種對智能型超聲波流量計測量精度影響較大的情況，一般選擇管段應滿足下列條件：
1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝智能型超聲波流量計
2、選擇管材應均勻致密，易于智能型超聲波流量計超聲波傳輸?shù)墓芏危?br />
3、要有足夠長的直管段，智能型超聲波流量計安裝點上游直管段必須要大于10D（注：D=直徑），下游要大于5D；
4、智能型超聲波流量計安裝點上游距水泵應有30D距離；
5、流體應充滿管道；
6、管道周?chē)凶銐虻目臻g便于現場人員操作智能型超聲波流量計；
（三）確定智能型超聲波流量計安裝方式
智能型超聲波流量計一般有兩種探頭安裝方式，即Z法和V法。通常情況下：
管徑D大于200mm時選用Z法
管徑小于200mm時選用V法
但是，當D小于200mm而現場情況為下列條件之一者，也可采用Z法安裝：
1、當被測量流體濁度高，用V法測量收不到信號或信號很弱時；
2、當管道內壁有襯里時；
3、當管道使用年限太長且內辟結垢嚴重時；
（四）求智能型超聲波流量計安裝距離，確定智能型超聲波流量計探頭位置
1、將管道參數輸入智能型超聲波流量計，選擇探頭安裝方式，得出智能型超聲波流量計安裝距離；（具體輸入管道參數見說明書）
2、在水平管道上，一般應該選擇管道的中部，避開頂部和底部（頂部可能含有氣泡、底部可能有沉淀）；
3、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。
Z法安裝：先確定一個點，按安裝距離在水平位置量出另一個點，然后測出此點在管道另一側的對稱點；
看了這么多智能型超聲波流量計的安裝注意要點，大家對智能型超聲波流量計是不是有了個更清楚的了解了？如果想了解更多的智能型超聲波流量計知識以及選購智能型超聲波流量計，可以聯系杭州米科傳感技術有限公司，有專門的智能型超聲波流量計選型工程師為您解答。
