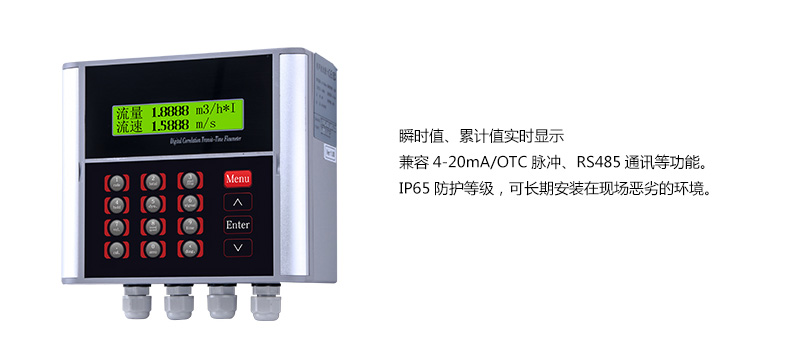

抗干擾超聲波流量計
- 字號 + -
抗干擾超聲波流量計常用于工業中的純凈介質測量，因其抗干擾性和便攜式，使用工況較廣，且使用適合移動測量而廣受歡迎。那么抗干擾超聲波流量計有哪些特點，抗干擾超聲波流量計的安裝使用需要注意什么，下面小編這個問題和大家具體介紹下。
探頭位置
1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離；
2、在水平管道上，一般應選擇管道的中部，避開頂部和底部（頂部可能含有氣泡、底部可能有沉淀）；
3、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。
Z法安裝：先確定一個點，按安裝距離在水平位置量出另一個點，然后測出此點在管道另一側的對稱點。
管道處理
確定探頭位置之后，在兩安裝點±100mm范圍內，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。
要求：光澤均勻，無起伏不平，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于探頭粘接。
接線
探頭與儀表接線
探頭（傳感器）
探頭根據實際測量管道可分三種：
S型傳感器(15~100mm)
M型傳感器(50~700mm)
L型傳感器(300~6000mm)
微調探頭
接完線后把探頭內部用硅膠注滿，放置半小時，然后用硅膠和卡具把探頭固定到打磨好的管道上（注意探頭方向，引線端向外），然后觀察儀表的信號強度、良度與傳輸時間比，如發現不好，則細微調整探頭位置，直到儀表的信號達到規定的范圍之內：
（信號強度：一般應大于6.5，少數可根據現場具體情況另定。）
（信號良度：低峰值一般為7～14，高峰值一般為25～80。）
（傳輸時間比：在100±4范圍之內，此值必須穩定。）
關于使用抗干擾超聲波流量計的幾點體會
1.流量計有對角和反射兩種模式，當反射模式測不出時用對角模式可能能測出，以至于后來我們一直用反射模式。
2.流量計對管道要求比較高，保溫層一定要刮掉一部分，否則無法測量。我們測空調水系統時用刀把保溫層割下一塊以防止傳感器，測完后再把割下的保溫層粘上。管道表面盡量光亮，太粗燥的話還得用砂紙打磨。
3.當管道內流體為非滿管流時很難測出，所以測量位置應盡量選直管段，遠離彎頭、閥門等地方。
4.流量計讀數的真實性是依賴于信號強度的，信號太低時結果基本不可信，一般要60%以上甚至更到。
5.由于讀數可能會變化很大，我們采取的做法是讓流量計連續讀數，比如連續記錄一分鐘的讀數，然后取平均值。
6.測量熱水管路比冷水管路難。因?yàn)闊崴鼙诿鏈囟雀撸詈蟿┰诟邷貢r(shí)容易化。除了產品自帶耦合劑外，我們都嘗試過牙膏。
誠然，了解抗干擾超聲波流量計的特性固然重要，但是知道如何正確安裝使用抗干擾超聲波流量計也同樣重要，否則再好的儀器得不到正確的使用也測不出準確的數據。如果您有更多關于抗干擾超聲波流量計的問題，可以咨詢杭州米科傳感的技術工程師，會給您一個滿意的答復。
