DN40管道每小時流量監測：電磁流量計的技術適配與工程實踐
- 字號 + -
在市政供水管網、工業流體監控及實驗室精密測量領域，DN40管道作為中小型供水系統的關鍵節點，其每小時流量的精準監測直接關系到系統運行的效率與數據可靠性。電磁流量計憑借無阻流設計、高精度及強環境適應性，成為DN40管道流量監測的主流技術。本文結合行業標準與技術實踐，系統解析電磁流量計在DN40管徑下的技術特性、選型原則及工程案例，為中小管徑流量計量提供實用參考。
一、電磁流量計的技術核心與DN40每小時流量監測適配性
電磁流量計通過法拉第電磁感應原理測量導電液體流量，其技術特性與DN40管徑及每小時流量監測需求的適配性體現在以下方面：
（一）工作原理與基礎參數
- 法拉第電磁感應定律
- 導電液體在磁場中流動時切割磁力線，產生與流速成正比的感應電動勢（E=B·v·D），其中B為磁感應強度，v為流速，D為管道直徑。
- 流量公式：Q=πD²v/4（Q為體積流量，D為管道內徑，v為平均流速），信號通過電極轉換為電信號輸出。
- 無阻流設計優勢
- 測量管內無活動部件，避免流體阻力及磨損，適用于高流速（可達10m/s）、含泥沙等雜質的水體。
- DN40管徑下，無阻流設計可降低壓損，減少水泵能耗，符合綠色節能政策要求。
核心性能指標：
- 流量范圍：DN40電磁流量計可覆蓋0.5-50m³/h，量程比達1:20，適應從實驗室到工業生產的全場景需求。
- 精度等級：普通應用±1%FS，高精度場合±0.5%FS，重復性≤±0.2%FS。
- 環境適應性：工作溫度-30℃至180℃，壓力等級覆蓋真空至4.0MPa，防護等級達IP68。
- 介質要求：液體電導率≥5μs/cm（自來水通常為50-1500μs/cm），含固體顆粒（如泥沙）時需選陶瓷襯里。
（二）DN40管徑下的每小時流量監測特殊適配性
- 緊湊設計與快速響應

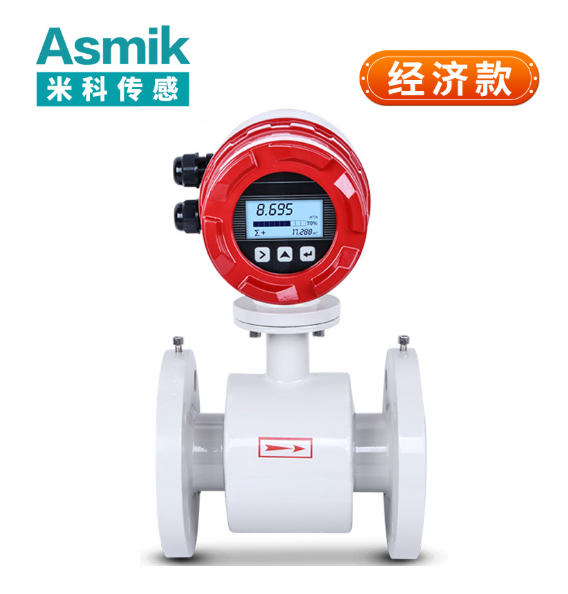

- DN40管徑下，電磁流量計通常采用一體化設計，總長度≤300mm，適配狹窄安裝空間（如設備間、儀表井）。
- 案例顯示，某實驗室通過更換為DN40電磁流量計，瞬態流量監測誤差從±3%FS降至±1%FS，每小時數據更新頻率達1次。
- 耐腐蝕與長壽命設計
- 電極材料可選哈氏合金、鉭等耐腐蝕材質，襯里采用聚四氟乙烯（PTFE）或陶瓷，適應自來水處理中的氯殘留等腐蝕性環境。
- 無機械部件設計減少磨損，使用壽命可達15年以上，遠超機械式流量計的5-8年。
二、DN40電磁流量計的選型原則與每小時流量監測實施路徑
（一）需求分析與場景適配
- 介質特性
- 自來水：電導率達標，優先選擇標準電磁流量計；含泥沙時需選陶瓷襯里與耐磨電極。
- 工業用水：可能含腐蝕性添加劑，需選哈氏合金電極與PTFE襯里。
- 污水：需選多普勒法超聲波流量計或電磁流量計配抗堵塞設計。
- 測量精度與穩定性
- 精度等級：貿易結算或精密控制選±0.5%FS，一般監控選±1%FS。
- 重復性：要求≤±0.2%FS，確保每小時流量數據一致性。
- 安裝與環境條件
- 安裝方式：水平或垂直安裝，需保證滿管（管道充滿液體），避免氣泡影響。
- 直管段要求：全通徑型號無需直管段，傳統型號需前10D后5D（DN40即前0.4米后0.2米）。
- 防爆要求：燃氣管道或化工場景需選擇ExdIICT6防爆等級。
- 通信協議：支持4-20mA、HART/Modbus、LoRa/NB-IoT，適配工業物聯網平臺每小時數據上傳需求。
（二）行業應用案例與選型實踐
- 市政供水支路
- 需求：DN40管道每小時流量監測，要求高精度與長期穩定性，適應設備間有限空間。
- 選型方案：一體化電磁流量計，IP67防護等級，316L不銹鋼外殼，支持RS485通信，數據每小時上傳至監控平臺。
- 效果：管網漏損率從18%降至9%，年節水超25萬噸，運維成本降低40%。
- 化工反應釜進料
- 需求：DN40酸性溶液進料控制，耐腐蝕（pH值<2），支持每小時多參數報警。
- 選型方案：隔爆型電磁流量計，鉭電極，PTFE襯里，ExdIICT6認證，集成繼電器輸出，每小時生成一次報警日志。
- 效果：反應效率提高28%，年安全事件減少72%，設備停機時間縮短48%。
- 食品飲料生產線
- 需求：DN40液體（如牛奶、果汁）每小時流量監測，需符合衛生標準，支持在線清洗。
- 選型方案：衛生型電磁流量計，鏡面拋光流道，3A認證，支持CIP清洗，每小時記錄一次清洗前后的流量數據。
- 效果：清洗時間縮短35%，微生物污染風險完全消除，年產品合格率提升至99.6%。
三、市場趨勢與技術前沿
- 智能化升級
- AI流量診斷：通過機器學習分析每小時流量波動趨勢，提前預警電極老化或襯里磨損。
- 多參數集成：同步測量流量、溫度、壓力，構建設備健康指數（PHM）模型，實現每小時綜合故障預警。
- 無線化與低功耗
- 無線傳輸技術：LoRa/NB-IoT模塊實現每小時數據遠程傳輸，電池供電型號占比提升至30%。
- 能量收集技術：太陽能、流體動能發電延長設備壽命至12年以上。
- 新材料與新結構
- 耐腐蝕材料：石墨烯電極、氧化鋁陶瓷襯里提升抗化學腐蝕性能，適應強酸強堿環境。
- 模塊化設計：支持傳感器快速更換與協議升級，降低設備更換成本。
- 環保與節能
- 低功耗設計：待機功耗≤1W，符合RoHS標準，助力碳減排目標。
- 可再生能源應用：開發適用于地源熱泵、工業廢水處理等場景的專用型號。
電磁流量計通過技術創新與場景適配，已成為DN40管道每小時流量監測的主流選擇。通過科學選型，企業可在確保測量精度的同時，降低安裝與維護成本，提升系統可靠性。未來，隨著物聯網、人工智能與邊緣計算技術的融合，電磁流量計將向更智能、更集成、更綠色的方向演進，為中小管徑流量計量提供更高效的解決方案。
