超聲流量傳感器監測DN100-DN500管徑的技術解析與應用實踐
- 字號 + -
在市政供水管網、工業流體傳輸及跨區域調水工程中，DN100-DN500管道作為中大型輸水管網的核心節點，其流量監測的精準性與實時性直接關系到系統運行的效率與數據可靠性。超聲波流量計憑借非接觸式測量、寬量程比及強環境適應性，成為該管徑范圍內流量監測的主流技術。本文結合行業標準與技術實踐，系統解析超聲波流量計在DN100-DN500管徑下的技術特性、選型原則及工程案例，為中大型管徑流量計量提供實用參考。
一、超聲波流量計的技術核心與DN100-DN500適配性
超聲波流量計通過測量超聲波在流體中的傳播時間差或頻率變化來確定流量，其技術特性與DN100-DN500管徑的適配性體現在以下方面：
（一）工作原理與基礎參數
- 時差法測量基礎
- 超聲波發射器與接收器成對安裝在管道外側，流體流動時，順流與逆流的超聲波傳播時間差（Δt）與流速（v）成正比（Δt = (2Lv)/(c²)），其中L為聲程，c為超聲波在靜水中的速度。
- 流量公式：Q=πD²v/4（Q為體積流量，D為管道內徑，v為平均流速），時間差通過精密計時電路轉換為電信號。
- 非接觸式測量優勢
- 無需切割管道或插入部件，避免流體阻力及磨損，適用于高流速（可達15m/s）、含泥沙或氣泡的復雜介質。
- DN100-DN500管徑下，外夾式設計可適配不同材質管道（如鋼、鑄鐵、PVC），降低安裝成本。
核心性能指標：
- 流量范圍：DN100-DN500超聲波流量計可覆蓋10-10000m³/h，量程比達1:20，適應從日常供水到應急調水的全場景需求。
- 精度等級：普通應用±1.5%FS，高精度場合±1%FS，重復性≤±0.5%FS。
- 環境適應性：工作溫度-40℃至85℃，壓力等級覆蓋真空至2.5MPa，防護等級達IP68。
- 介質要求：適用于清潔液體（如自來水、油品）及含少量懸浮物的液體（泥沙濃度<200mg/L），非導電液體需采用多普勒法。
（二）DN100-DN500管徑下的特殊適配性
- 管段式與外夾式設計靈活性
- 管段式：預裝式結構直接焊接或法蘭連接至管道，消除現場組裝誤差，適配狹窄安裝空間（如地下管廊、野外環境）。

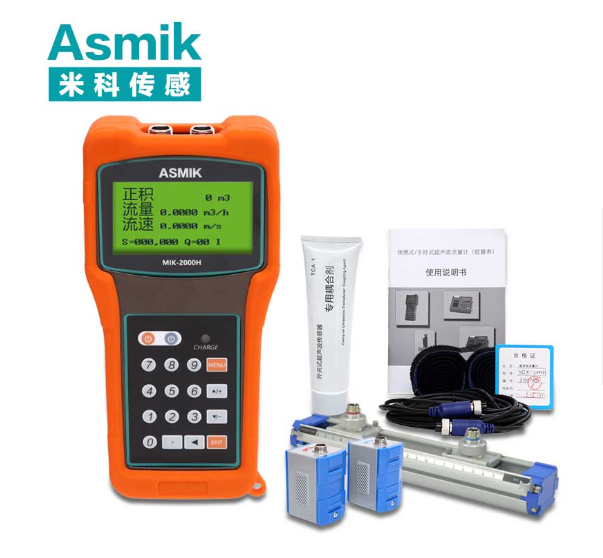

- 外夾式：通過綁帶或磁吸固定在管道外側，無需停水安裝，適配DN100-DN500范圍內不同管徑的快速部署。
- 耐腐蝕與長壽命設計
- 換能器采用耐候性材料（如PEEK樹脂），抗老化性能強，使用壽命可達10年以上。
- 超聲波信號處理電路具備自適應濾波功能，可抑制管道振動或氣泡干擾，提升數據穩定性。
二、DN100-DN500超聲波流量計的選型原則與實施路徑
（一）需求分析與場景適配
- 介質特性
- 清潔液體：自來水、油品等低懸浮物液體優先選擇時差法，需保證液體電導率無要求（非電磁式）。
- 含懸浮物液體：如污水、泥漿需選多普勒法超聲波流量計，換能器需特殊涂層處理。
- 非導電液體：如酒精、液壓油需采用多普勒法，需介質中含足夠懸浮顆粒（>100mg/L）。
- 測量精度與穩定性
- 精度等級：貿易結算或精密控制選±1%FS，一般監控選±1.5%FS。
- 重復性：要求≤±0.5%FS，確保長期運行數據一致性。
- 安裝與環境條件
- 安裝方式：水平或垂直安裝，需保證滿管（管道充滿液體），避免氣泡影響。
- 直管段要求：時差法需前10D后5D（DN100即前1米后0.5米，DN500即前5米后2.5米），多普勒法可放寬至前5D后3D。
- 防爆要求：易燃易爆場景需選擇ExdIICT6防爆等級。
- 通信協議：支持LoRa/NB-IoT、4G/5G，適配物聯網平臺數據采集需求。
（二）行業應用案例與選型實踐
- 市政供水主干管
- 需求：DN200管道流量監測，要求無線傳輸與高精度，適應地下埋設環境。
- 選型方案：管段式超聲波流量計，IP68防護等級，不銹鋼材質，支持LoRa無線傳輸，內置鋰電池（續航5年）。
- 效果：管網漏損率從25%降至12%，年節水超800萬噸，運維成本降低60%。
- 工業循環水系統
- 需求：化工廠冷卻水循環監測，耐腐蝕（pH值2-10），支持遠程數據傳輸與報警。
- 選型方案：襯膠管段式超聲波流量計，多普勒法換能器，ExdIICT6認證，集成4G通信模塊。
- 效果：冷卻效率提升25%，年安全事件減少70%，設備停機時間縮短55%。
- 跨區域調水工程
- 需求：DN500管道零直管段安裝，降低土建成本，適應復雜地形。
- 選型方案：外夾式超聲波流量計，時差法測量，支持NB-IoT傳輸，數據每小時上傳。
- 效果：數據采集完整率從60%提升至95%，年維護費用減少80%。
三、市場趨勢與技術前沿
- 智能化升級
- AI流量診斷：通過機器學習分析超聲波信號衰減趨勢，提前預警換能器老化或管段結垢。
- 多參數集成：同步測量流量、溫度、聲速，構建設備健康指數（PHM）模型，實現綜合故障預警。
- 無線化與低功耗
- 超低功耗設計：待機功耗≤0.3W，結合太陽能板（20W）可實現無限續航。
- 能量收集技術：流體動能發電模塊（效率≥15%）進一步延長設備壽命。
- 新材料與新結構
- 耐腐蝕管段：玻璃鋼（FRP）或雙相不銹鋼材質提升抗化學腐蝕性能，適應強酸強堿環境。
- 模塊化設計：支持換能器快速更換與協議升級，降低設備更換成本。
- 環保與節能
- 可回收材料：管段與外殼采用再生塑料（占比≥30%），符合RoHS標準。
- 低碳通信：LoRa/NB-IoT模塊功耗較傳統4G降低80%，助力碳減排目標。
超聲波流量計通過技術創新與場景適配，已成為DN100-DN500管徑下流量監測的主流選擇。通過科學選型，企業可在確保測量精度的同時，降低安裝與維護成本，提升系統可靠性。未來，隨著物聯網、人工智能與邊緣計算技術的融合，超聲波流量計將向更智能、更集成、更綠色的方向演進，為中大型管徑流量計量提供更高效的解決方案。
