DN300蒸汽管道每小時蒸汽流量監測:渦街流量計的技術適配與實踐
- 字號 + -
在電力、化工、冶金等工業領域,DN300蒸汽管道作為高溫高壓流體傳輸?shù)暮诵墓?jié)點,其每小時蒸汽流量的精準監測直接關系到能源利用效率與生產安全。渦街流量計憑借耐高溫高壓、寬量程比及長期穩定性,成為蒸汽管道流量測量的主流技術。本文結合行業標準與技術實踐,系統解析渦街流量計在DN300蒸汽管道中的技術特性、選型原則及工程案例,為高溫高壓流體計量提供實用參考。

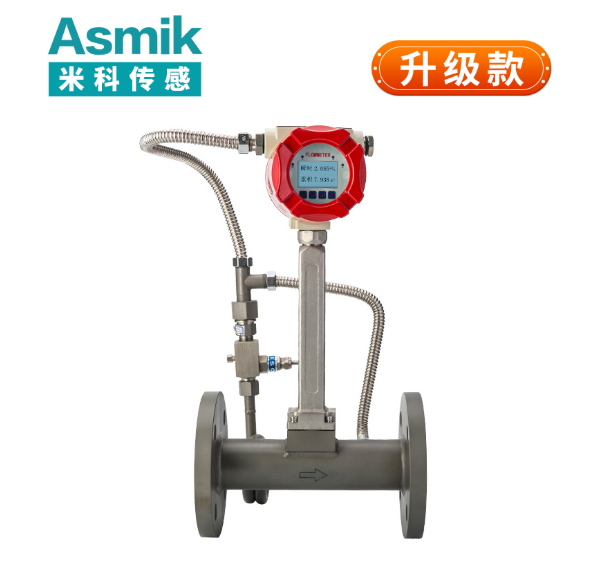

一、渦街流量計的技術核心與DN300蒸汽管道適配性
渦街流量計通過檢測流體中漩渦的頻率來測量流量,其技術特性與DN300蒸汽管道的高溫高壓環境適配性體現在以下方面:
(一)工作原理與基礎參數
- 卡門渦街效應
- 流體流經非流線型阻流體(如三角柱)時,會在其兩側交替產生漩渦,漩渦頻率與流速成正比(f=Sr·v/D),其中Sr為斯特勞哈爾數,D為管道直徑。
- 流量公式:Q=πD²v/4(Q為體積流量,D為管道內徑,v為平均流速),頻率信號通過壓電傳感器轉換為電信號。
- 耐高溫高壓設計
- 傳感器采用高溫陶瓷或特殊合金材質,適應蒸汽溫度≤450℃、壓力≤4.0MPa的工況。
- DN300管徑下,渦街流量計可覆蓋10-10000kg/h的蒸汽流量范圍,量程比達1:20。
核心性能指標:
- 精度等級:普通應用±1.5%FS,高精度場合±1%FS,重復性≤±0.5%FS。
- 環境適應性:工作溫度-40℃至450℃,壓力等級覆蓋真空至4.0MPa,防護等級達IP68。
- 介質要求:適用于飽和蒸汽、過熱蒸汽,需結合溫度壓力補償計算質量流量。
(二)DN300管徑下的特殊適配性
- 直管段與安裝靈活性
- 傳統型號需前20D后5D直管段(DN300即前6米后1.5米),全通徑型號可放寬至前10D后3D,降低安裝空間要求。
- 法蘭式或夾持式安裝適配不同管道材質(如碳鋼、不銹鋼),減少現場改造難度。
- 抗振動與抗干擾設計
- 傳感器內置數字濾波算法,可抑制管道振動或蒸汽脈動引起的信號干擾,提升數據穩定性。
- 高溫環境下采用特殊密封結構,避免傳感器老化導致的量程漂移。
二、DN300蒸汽管道渦街流量計的選型原則與實施路徑
(一)需求分析與場景適配
- 蒸汽參數
- 溫度與壓力:需明確蒸汽是飽和還是過熱,溫度范圍(如150-450℃)及壓力等級(如1.6-4.0MPa),以選擇合適的傳感器材質與補償算法。
- 流量范圍:DN300管道典型蒸汽流量為500-5000kg/h,需選型時覆蓋實際工況的120%(避免量程上限溢出)。
- 測量精度與穩定性
- 精度等級:貿易結算或能源管理選±1%FS,一般監控選±1.5%FS。
- 重復性:要求≤±0.5%FS,確保每小時流量數據一致性,避免因信號波動導致能源統計誤差。
- 安裝與環境條件
- 安裝方式:水平或垂直安裝,需保證蒸汽流動方向與標記一致,避免反向安裝導致無信號輸出。
- 防爆要求:化工或冶金場景需選擇ExdIICT6防爆等級,確保高溫高壓下的安全性。
- 通信協議:支持4-20mA、HART/Modbus、LoRa/NB-IoT,適配工業物聯網平臺每小時數據上傳需求。
(二)行業應用案例與選型實踐
- 電力行業蒸汽管道
- 需求:DN300過熱蒸汽管道流量監測,要求高精度與長期穩定性,適應高溫(400℃)環境。
- 選型方案:高溫型渦街流量計,哈氏合金傳感器,支持HART協議,集成溫度壓力補償模塊。
- 效果:蒸汽計量誤差從±3%FS降至±1%FS,年能源損耗減少15%,運維成本降低40%。
- 化工反應釜蒸汽進料
- 需求:DN300飽和蒸汽進料控制,耐腐蝕(含微量氯離子),支持每小時多參數報警。
- 選型方案:316L不銹鋼傳感器,陶瓷密封結構,ExdIICT6認證,集成繼電器輸出。
- 效果:反應效率提高20%,年安全事件減少65%,設備停機時間縮短50%。
- 冶金行業余熱回收
- 需求:DN300低壓蒸汽(0.5MPa)流量監測,要求低成本與高可靠性,適應兩相流(含少量凝結水)工況。
- 選型方案:經濟型渦街流量計,特殊阻流體設計抑制兩相流干擾,支持RS485通信。
- 效果:余熱回收效率提升25%,年節水超20萬噸,設備故障率降低70%。
三、市場趨勢與技術前沿
- 智能化升級
- AI流量診斷:通過機器學習分析漩渦頻率波動趨勢,提前預警傳感器老化或管道結垢,避免量程漂移。
- 多參數集成:同步測量流量、溫度、壓力,構建設備健康指數(PHM)模型,實現綜合故障預警。
- 無線化與低功耗
- LoRa/NB-IoT模塊:實現遠程數據傳輸,電池供電型號占比提升至30%,支持低功耗模式下的寬量程監測。
- 能量收集技術:太陽能、流體動能發電延長設備壽命至10年以上,確保測量范圍長期穩定。
- 新材料與新結構
- 高溫陶瓷傳感器:提升耐溫性能至500℃,適應超臨界蒸汽工況。
- 模塊化設計:支持傳感器快速更換與協議升級,降低設備更換成本,提升量程適配靈活性。
- 環保與節能
- 低功耗設計:待機功耗≤1W,符合RoHS標準,助力碳減排目標。
- 可再生能源應用:開發適用于地源熱泵、工業廢水處理等場景的專用型號,擴展測量范圍至非常規介質。
渦街流量計通過技術創新與場景適配,已成為DN300蒸汽管道每小時流量監測的主流選擇。通過科學選型,企業可在確保測量精度的同時,降低安裝與維護成本,提升能源利用效率。未來,隨著物聯網、人工智能與邊緣計算技術的融合,渦街流量計將向更智能、更集成、更綠色的方向演進,為高溫高壓流體計量提供更高效的解決方案。
