DN400渦街蒸汽流量表計的技術適配與應用實踐
- 字號 + -
在電力、化工、冶金等工業領域，DN400蒸汽管道作為高溫高壓流體傳輸的核心節點，其流量監測的精準性與實時性直接關系到能源利用效率與生產安全。渦街流量計憑借耐高溫高壓、寬量程比及長期穩定性，成為DN400蒸汽管道流量測量的主流技術。本文結合行業標準與技術實踐，系統解析渦街流量計在DN400蒸汽管道中的技術特性、選型原則及工程案例，為高溫高壓流體計量提供實用參考。

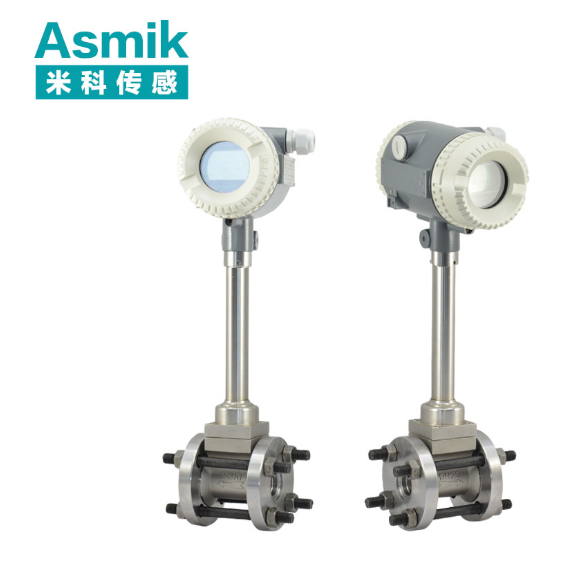

一、渦街流量計的技術核心與DN400蒸汽管道適配性
渦街流量計通過檢測流體中漩渦的頻率來測量流量，其技術特性與DN400蒸汽管道的高溫高壓環境適配性體現在以下方面：
（一）工作原理與基礎參數
- 卡門渦街效應
- 流體流經非流線型阻流體（如三角柱）時，會在其兩側交替產生漩渦，漩渦頻率（f）與流速（v）成正比（f=Sr·v/D），其中Sr為斯特勞哈爾數，D為管道直徑。
- 流量公式：Q=πD²v/4（Q為體積流量，D為管道內徑，v為平均流速），頻率信號通過壓電傳感器轉換為電信號。
- 耐高溫高壓設計
- 傳感器采用高溫陶瓷或特殊合金材質，適應蒸汽溫度≤450℃、壓力≤4.0MPa的工況。
- DN400管徑下，渦街流量計可覆蓋100-10000kg/h的蒸汽流量范圍，量程比達1:20。
核心性能指標：
- 精度等級：普通應用±1.5%FS，高精度場合±1%FS，重復性≤±0.5%FS。
- 環境適應性：工作溫度-40℃至450℃，壓力等級覆蓋真空至4.0MPa，防護等級達IP68。
- 介質要求：適用于飽和蒸汽、過熱蒸汽，需結合溫度壓力補償計算質量流量。
（二）DN400管徑下的特殊適配性
- 直管段與安裝靈活性
- 傳統型號需前20D后5D直管段（DN400即前8米后2米），全通徑型號可放寬至前10D后3D，降低安裝空間要求。
- 法蘭式或夾持式安裝適配不同管道材質（如碳鋼、不銹鋼），減少現場改造難度。
- 抗振動與抗干擾設計
- 傳感器內置數字濾波算法，可抑制管道振動或蒸汽脈動引起的信號干擾，提升數據穩定性。
- 高溫環境下采用特殊密封結構，避免傳感器老化導致的量程漂移。
二、DN400渦街蒸汽流量計的選型原則與實施路徑
（一）需求分析與場景適配
- 蒸汽參數
- 溫度與壓力：需明確蒸汽是飽和還是過熱，溫度范圍（如150-450℃）及壓力等級（如1.6-4.0MPa），以選擇合適的傳感器材質與補償算法。
- 流量范圍：DN400管道典型蒸汽流量為500-5000kg/h，需選型時覆蓋實際工況的120%（避免量程上限溢出）。
- 測量精度與穩定性
- 精度等級：貿易結算或能源管理選±1%FS，一般監控選±1.5%FS。
- 重復性：要求≤±0.5%FS，確保每小時流量數據一致性，避免因信號波動導致能源統計誤差。
- 安裝與環境條件
- 安裝方式：水平或垂直安裝，需保證蒸汽流動方向與標記一致，避免反向安裝導致無信號輸出。
- 防爆要求：化工或冶金場景需選擇ExdIICT6防爆等級，確保高溫高壓下的安全性。
- 通信協議：支持4-20mA、HART/Modbus、LoRa/NB-IoT，適配工業物聯網平臺每小時數據上傳需求。
（二）行業應用案例與選型實踐
- 電力行業蒸汽管道
- 需求：DN400過熱蒸汽管道流量監測，要求高精度與長期穩定性，適應高溫（400℃）環境。
- 選型方案：高溫型渦街流量計，哈氏合金傳感器，支持HART協議，集成溫度壓力補償模塊。
- 效果：蒸汽計量誤差從±3%FS降至±1%FS，年能源損耗減少15%，運維成本降低40%。
- 化工反應釜蒸汽進料
- 需求：DN400飽和蒸汽進料控制，耐腐蝕（含微量氯離子），支持每小時多參數報警。
- 選型方案：316L不銹鋼傳感器，陶瓷密封結構，ExdIICT6認證，集成繼電器輸出。
- 效果：反應效率提高20%，年安全事件減少65%，設備停機時間縮短50%。
- 冶金行業余熱回收
- 需求：DN400低壓蒸汽（0.5MPa）流量監測，要求低成本與高可靠性，適應兩相流（含少量凝結水）工況。
- 選型方案：經濟型渦街流量計，特殊阻流體設計抑制兩相流干擾，支持RS485通信。
- 效果：余熱回收效率提升25%，年節水超20萬噸，設備故障率降低70%。
三、市場趨勢與技術前沿
- 智能化升級
- AI流量診斷：通過機器學習分析漩渦頻率波動趨勢，提前預警傳感器老化或管道結垢，避免量程漂移。
- 多參數集成：同步測量流量、溫度、壓力，構建設備健康指數（PHM）模型，實現綜合故障預警。
- 無線化與低功耗
- LoRa/NB-IoT模塊：實現遠程數據傳輸，電池供電型號占比提升至30%，支持低功耗模式下的寬量程監測。
- 能量收集技術：太陽能、流體動能發電延長設備壽命至10年以上，確保測量范圍長期穩定。
- 新材料與新結構
- 高溫陶瓷傳感器：提升耐溫性能至500℃，適應超臨界蒸汽工況。
- 模塊化設計：支持傳感器快速更換與協議升級，降低設備更換成本，提升量程適配靈活性。
- 環保與節能
- 低功耗設計：待機功耗≤1W，符合RoHS標準，助力碳減排目標。
- 可再生能源應用：開發適用于地源熱泵、工業廢水處理等場景的專用型號，擴展測量范圍至非常規介質。
渦街流量計通過技術創新與場景適配，已成為DN400蒸汽管道流量監測的主流選擇。通過科學選型，企業可在確保測量精度的同時，降低安裝與維護成本，提升能源利用效率。未來，隨著物聯網、人工智能與邊緣計算技術的融合，渦街流量計將向更智能、更集成、更綠色的方向演進，為高溫高壓流體計量提供更高效的解決方案。
