DN450氣體流量計中渦街流量計的技術適配與應用實踐
- 字號 + -
在石油、化工、電力等工業領域，DN450氣體管道作為大型流體傳輸系統的核心節點，其流量監測的精準性與實時性直接關系到生產安全性與能源利用效率。渦街流量計憑借耐高溫高壓、寬量程比及無活動部件等優勢，成為DN450氣體管道流量測量的主流技術。本文結合行業標準與技術實踐，系統解析渦街流量計在DN450氣體管道中的技術特性、選型原則及工程案例，為大型管徑氣體計量提供實用參考。

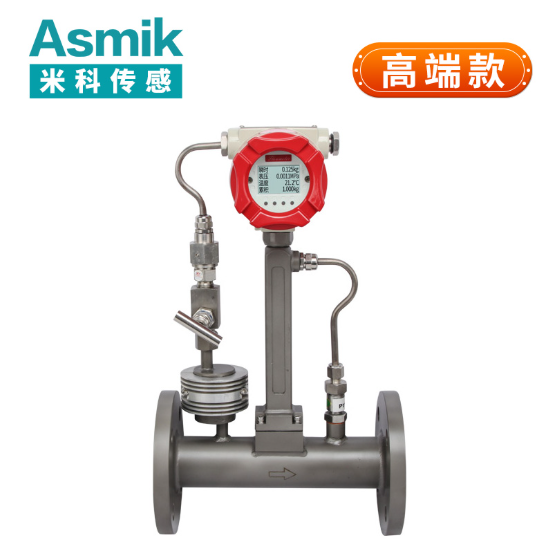

一、渦街流量計的技術核心與DN450氣體管道適配性
渦街流量計通過檢測流體中漩渦的頻率來測量流量，其技術特性與DN450氣體管道的高溫高壓環境適配性體現在以下方面：
（一）工作原理與基礎參數
- 卡門渦街效應
- 流體流經非流線型阻流體（如三角柱）時，會在其兩側交替產生漩渦，漩渦頻率與流速成正比（f=Sr·v/D），其中Sr為斯特勞哈爾數，D為管道直徑。
- 流量公式：Q=πD²v/4（Q為體積流量，D為管道內徑，v為平均流速），頻率信號通過壓電傳感器轉換為電信號。
- 耐高溫高壓設計
- 傳感器采用高溫陶瓷或特殊合金材質，適應氣體溫度≤450℃、壓力≤4.0MPa的工況。
- DN450管徑下，渦街流量計可覆蓋500-50000m³/h的氣體流量范圍，量程比達1:20。
核心性能指標：
- 精度等級：普通應用±1.5%FS，高精度場合±1%FS，重復性≤±0.5%FS。
- 環境適應性：工作溫度-40℃至450℃，壓力等級覆蓋真空至4.0MPa，防護等級達IP68。
- 介質要求：適用于干氣、濕氣、天然氣等多種氣體，需結合溫度壓力補償計算體積流量。
（二）DN450管徑下的特殊適配性
- 直管段與安裝靈活性
- 傳統型號需前20D后5D直管段（DN450即前9米后2.25米），全通徑型號可放寬至前10D后3D，降低安裝空間要求。
- 法蘭式或夾持式安裝適配不同管道材質（如碳鋼、不銹鋼），減少現場改造難度。
- 抗振動與抗干擾設計
- 傳感器內置數字濾波算法，可抑制管道振動或氣體脈動引起的信號干擾，提升數據穩定性。
- 高溫環境下采用特殊密封結構，避免傳感器老化導致的量程漂移。
二、DN450渦街氣體流量計的選型原則與實施路徑
（一）需求分析與場景適配
- 氣體參數
- 溫度與壓力：需明確氣體類型（如天然氣、壓縮空氣）、溫度范圍（如-50℃至450℃）及壓力等級（如1.6-4.0MPa），以選擇合適的傳感器材質與補償算法。
- 流量范圍：DN450管道典型氣體流量為2000-20000m³/h，需選型時覆蓋實際工況的120%（避免量程上限溢出）。
- 測量精度與穩定性
- 精度等級：貿易結算或能源管理選±1%FS，一般監控選±1.5%FS。
- 重復性：要求≤±0.5%FS，確保每小時流量數據一致性，避免因信號波動導致能源統計誤差。
- 安裝與環境條件
- 安裝方式：水平或垂直安裝，需保證氣體流動方向與標記一致，避免反向安裝導致無信號輸出。
- 防爆要求：化工或冶金場景需選擇ExdIICT6防爆等級，確保高溫高壓下的安全性。
- 通信協議：支持4-20mA、HART/Modbus、LoRa/NB-IoT，適配工業物聯網平臺每小時數據上傳需求。
（二）行業應用案例與選型實踐
- 石化廠乙烯裂解裝置
- 需求：DN450高溫裂解氣（420℃）流量波動大，要求高穩定性與耐振動性能。
- 選型方案：分體式渦街流量計，內置振動補償算法，定制氮?dú)獯祾呓涌冢С诸l率-數字雙模輸出。
- 效果：測量穩定性提升至±1.5%FS，批次計量誤差<1%，年設備故障率降低60%。
- 啤酒廠發酵罐CO?計量
- 需求：DN450管道兩相流工況（含液態CO?）導致讀數漂移，要求高精度與快速響應。
- 選型方案：上游加裝整流器，設定小信號切除閾值（<0.3m/s），采用哈氏合金傳感器。
- 效果：流量監測誤差從±3%FS降至±0.8%FS，年產品合格率提升至99.5%，清洗周期延長40%。
- 天然氣長輸管道
- 需求：DN450管道高壓天然氣（4.0MPa）流量監測，要求低功耗與遠程傳輸能力。
- 選型方案：經濟型渦街流量計，支持LoRa無線通信，電池供電壽命>5年，集成溫度壓力補償模塊。
- 效果：年運維成本降低55%，數據實時性提升30%，管道泄漏檢測響應時間縮短至10分鐘內。
三、市場趨勢與技術前沿
- 智能化升級
- AI流量診斷：通過機器學習分析漩渦頻率波動趨勢，提前預警傳感器老化或管道結垢，避免量程漂移。
- 多參數集成：同步測量流量、溫度、壓力，構建設備健康指數（PHM）模型，實現綜合故障預警。
- 無線化與低功耗
- LoRa/NB-IoT模塊：實現遠程數據傳輸，電池供電型號占比提升至30%，支持低功耗模式下的寬量程監測。
- 能量收集技術：太陽能、流體動能發電延長設備壽命至10年以上，確保測量范圍長期穩定。
- 新材料與新結構
- 高溫陶瓷傳感器：提升耐溫性能至500℃，適應超臨界氣體工況。
- 模塊化設計：支持傳感器快速更換與協議升級，降低設備更換成本，提升量程適配靈活性。
- 環保與節能
- 低功耗設計：待機功耗≤1W，符合RoHS標準，助力碳減排目標。
- 可再生能源應用：開發適用于地源熱泵、工業廢水處理等場景的專用型號，擴展測量范圍至非常規介質。
渦街流量計通過技術創新與場景適配，已成為DN450氣體管道流量監測的主流選擇。通過科學選型，企業可在確保測量精度的同時，降低安裝與維護成本，提升能源利用效率。未來，隨著物聯網、人工智能與邊緣計算技術的融合，渦街流量計將向更智能、更集成、更綠色的方向演進，為大型管徑氣體計量提供更高效的解決方案。
